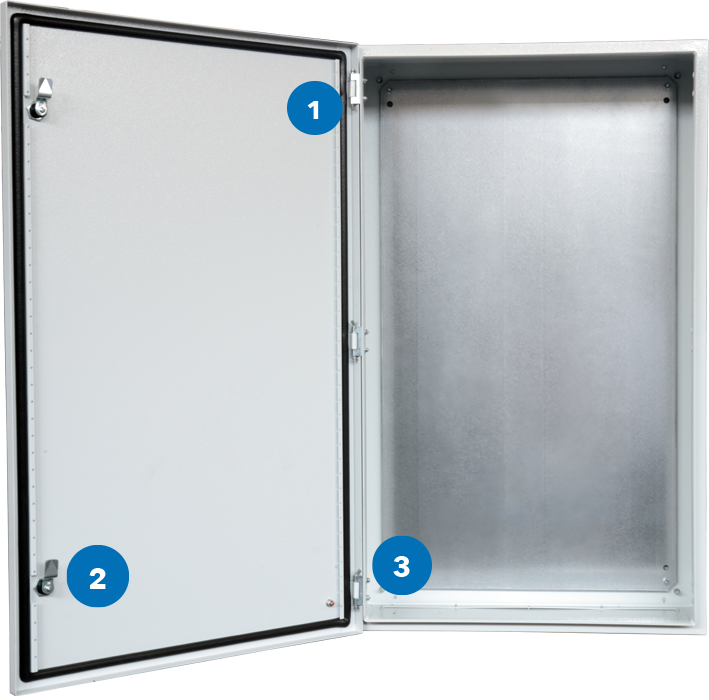

La struttura della cassa di tipo compatto è completamente saldata realizzata in lamiera d’acciaio sp. 15/10 mm e verniciata con polveri epossipoliestere colore RAL7035 bucciato.
La porta è disponibile in due versioni, cieca in lamiera d’acciaio o trasparente con vetro di sicurezza temprato tipo securit spessore 4 mm; apertura reversibile dx/sx angolo 130° su due o tre cerniere.
Chiusura con una o due serrature box impronta doppio intaglio Art. 80010, ordinabile chiave cifrata Art. 80051.
La base dell’armadio è dotata di flangia ingresso cavi in lamiera d’accaio sp. 20/10 mm verniciata, opportunamente dimensionata e rimovibile dall’esterno.
La guarnizione poliuretanica applicata direttamente alla porta e alla flangia di base permette di ottenere un grado di
protezione IP65 secondo la norma EN 60529.
La struttura saldata e la porta sono dotati di un filetto ramato diametro M6 predisposto per il collegamento della
messa a terra.
La piastra di montaggio è realizzata in lamiera d’acciaio zincato sp. 20/10 mm.
Le casse serie C vengono realizzate nelle seguenti dimensioni:
P 200/250/300/400 mm
L 300/400/500/600/800 mm
H 300/400/500/600/700/800/1000/1200 mm
Condizioni di servizio
Involucri per quadri B.T. con tensione ≤ 1000 V c.a - ≤ 1500 V c.c.
Installazione
Ambiente interno posa fissa a parete. Fissaggio con staffe Art. 13187 o direttamente utilizzando i fori predisposti.
Limiti di temperatura
Di funzionamento –5 +40 C°, di stoccaggio –25 +55 C°
Umidità relativa 90% a +20 C°
Grado di protezione alle penetrazioni norma EN 60529
Grado di protezione codice IP65
UL 508A / CSA C22.2 No. 14-13
Casse con porta cieca “C” Nema type 1,12
Grado di protezione all’impatto meccanico norma EN 62262
Casse con porta cieca “C” IK 10
Casse con porta trasparente “CT” IK 08
Potenza termica dissipabile
Valori estrapolati secondo metodo norma CEI 17-43
- involucro
- porta cieca / trasparente
- piastra standard
- flangia cieca
- controporta
- staffa fissaggio a muro
