La struttura della cassa orizzontale di tipo compatto è completamente saldata realizzata in lamiera d’acciaio sp. 15/10
mm e verniciata con polveri epossipoliestere colore RAL7035 bucciato.

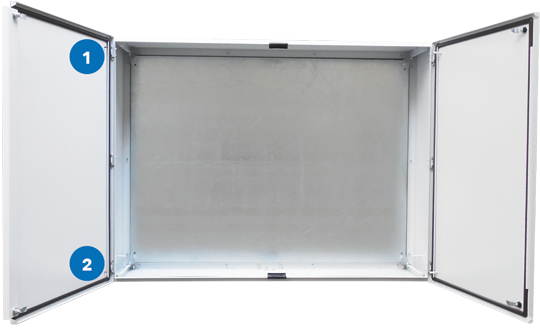

La porta a due ante è nella versione cieca in lamiera d’acciaio sp. 15/10 mm, fissata su due o tre cerniere con angolo
di apertura pari a 130°.
Chiusura con due serrature box impronta doppio intaglio Art. 80010, ordinabile chiave cifrata Art. 80051.
La base dell’armadio è dotata di flangia ingresso cavi in lamiera d’accaio sp. 20/10 mm opportunamente dimensionata
e rimovibile dall’interno.
La guarnizione poliuretanica applicata direttamente alla porta e alla flangia di base della cassa permette di ottenere
un grado di protezione IP55 secondo la norma EN 60529.
La struttura saldata e la porta sono dotate di un filetto ramato diametro M6 predisposto per il collegamento della
messa a terra.
La piastra di montaggio è realizzata in lamiera d’acciaio zincato sp. 20/10 mm.
Le casse serie CO vengono realizzate nelle seguenti dimensioni:
P 300 mm
L 800/1000/1200 mm
H 600/800/1000 mm
Condizioni di servizio
Involucri per quadri B.T. con tensione ≤ 1000 V c.a - ≤ 1500 V c.c.
Installazione
Ambiente interno posa fissa a parete.
Fissaggio con staffe Art. 13187 o direttamente utilizzando i fori predisposti
Limiti di temperatura
Di funzionamento –5 +40 C°
Di stoccaggio –25 +55 C°
Umidità relativa 90% a +20 C°
Grado di protezione alle penetrazioni norma EN 60529
Grado di protezione codice IP55
UL 508A / CSA C22.2 No. 14-13
Nema type 1,12
Grado di protezione all’impatto meccanico norma EN 62262
Casse con porta cieca “CO” IK 10
Potenza termica dissipabile
Valori estrapolati secondo metodo norma CEI 17-43
- involucro
- porta cieca
- piastra standard
- flangia cieca
