Nei quadri elettrici si possono verificare fenomeni di riscaldamento e condensazione dovuti alla dissipazione dei componenti installati. L’accumulo di temperature elevate all’interno del quadro elettrico può compromettere la funzionalità dell’intero sistema, specie in presenza di condensazione.

In Mazzieri Srl possiamo predisporre le carpenterie con gruppi ventilanti (ventole, griglie e filtri), torrini di aspirazione o condizionatori da montare sul tetto o a parete; strumenti quanto più efficaci per mantenere le giuste condizioni di lavoro all’interno degli armadi e dei quadri elettrici con un ottimo grado di protezione e filtrazione dalle polveri.

Mazzieri propone una gamma di armadi preconfigurati con:

  • condizionatori da parete
  • condizionatori da tetto
  • torrini di ventilazione
  • gruppi ventilanti



Per ordinare il kit di fissaggio del condizionatore utilizzare il codice Art. KFC



Tipo di Climatizzazione

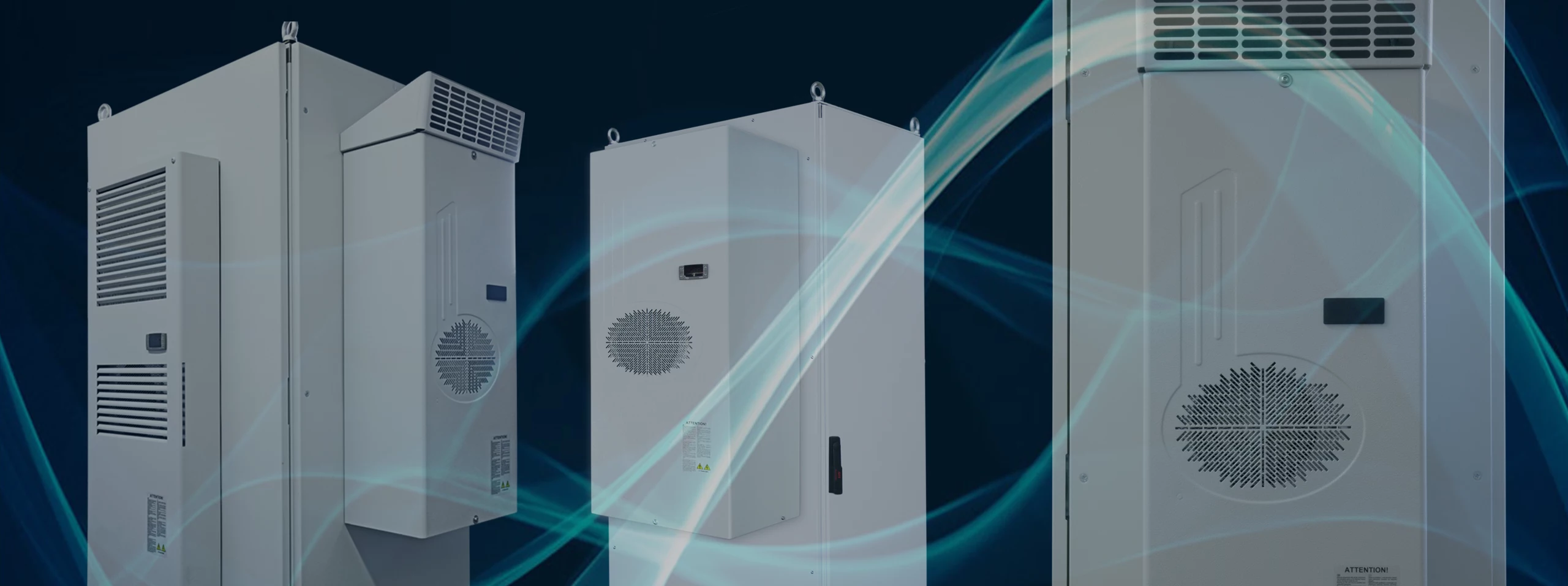

Condizionatore da parete

Condizionatore da parete IP55 (lato armadio)
Art. CDZ

Scarica il pdf

Condizionatore da tetto

Condizionatore da tetto IP54 (lato armadio)
Art. CDZT

Scarica il pdf

Torrino di ventilazione

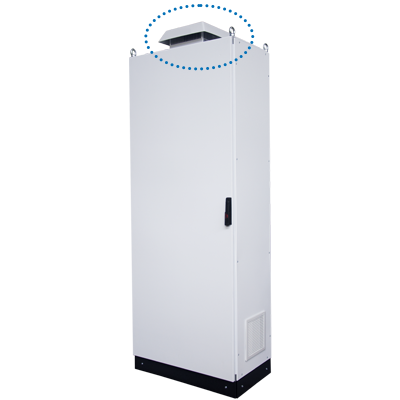

Torrino di ventilazione
Art. TRV 19/22

Scarica il pdf

Unità filtro

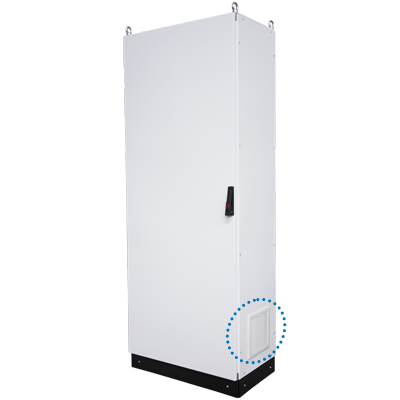

Unità filtro Art. KRF 12/25/35
Gruppo ventilante Art. KR 12/23/25/35

Scarica il pdf

Gruppi ventilati

Gruppi di ventilazione, ventole, griglie e filtri risultano una valida soluzione all’asportazione di calore dall’interno dei quadri in condizioni ambientali normali, anche con elevati gradi di protezione.
Per ottenere una ventilazione ottimale occorre montare nella parte inferiore del quadro il gruppo griglia/ventola in modo che possa aspirare dall’esterno l’aria più fresca, creando una sovrapressione interna che eviti la penetrazione di polvere attraverso le fessure.
Si raccomanda l’uso di filtri per garantire la circolazione d’aria priva di polvere, mantenendoli puliti per ottenere il massimo del rendimento

Torrini di aspirazione

L’aspirazione dal tetto si rende necessaria quando non è più possibile l’aspirazione sui fianchi dell’armadio o quando occorrono notevoli volumi d’aria di raffreddamento.
I torrini di aspirazione sono da accoppiare con griglie filtro per ridurre al minimo la penetrazione di polveri presenti nell’ambiente.

Condizionatori da tetto e parete

Installabili a parete o su tetto, sono lo strumento più efficace per mantenere una bassa temperatura indipendentemente dalle condizioni ambientali.
I condizionatori sono consigliati sugli impianti che richiedono un elevata potenza frigorifera.
Una netta separazione tra il flusso interno ed esterno dell’aria garantisce la non penetrazione di polveri ed altri contaminanti nell’armadio. Operando con fluido frigorifero R134a, esente da CFC, assicurano un buon grado di protezione ambientale, senza danno all’ozono atmosferico.
Consentono di conservare un grado di protezione IP 54.

SCELTA DEL SISTEMA DI CLIMATIZZAZIONE

DISSIPAZIONE NATURALE

La dissipazione naturale avviene attraverso le superfici dell’involucro dell’armadio. Le massime potenze dissipabili sono riportate nelle tabelle.

AERAZIONE NATURALE

L’aerazione naturale si ottiene installando griglie di aerazione opportunamente dimensionate, compatibilmente con il grado di protezione IP richiesto. Le griglie sono poste in basso su lati o sulla porta, il tetto è perforato sui quattro lati.

VENTILAZIONE FORZATA

Gruppi di ventilazione, ventola, griglia e filtri risultano una valida soluzione all’asportazione di calore dall’interno dei quadri in condizioni ambientali normali, anche con elevati gradi di protezione.

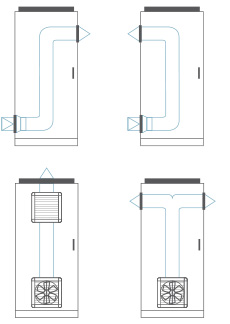

Per ottenere una ventilazione ottimale occorre montare in basso il gruppo griglia/ventola in modo che possa aspirare dall’esterno l’aria più fresca, si crea una sovrapressione interna che evita la penetrazione di polvere attraverso le fessure.
Si raccomanda l’uso dei filtri per garantire la circolazione d’aria priva di polvere, mantenendoli puliti per ottenere il massimo del rendimento.

TORRINI D’ASPIRAZIONE

Gruppi di ventilazione, ventola, griglia e filtri risultano una valida soluzio neall’asportazione di calore dall’interno dei quadri in condizioni ambientali normali. L’aspirazione dal tetto si rende necessaria quando non è più possibile l’aspirazione sui fianchi dell’armadio o quando occorrono notevoli volumi d’aria di raffreddamento;vanno accoppiate con griglie/filtro per ridurre al minimo la penetrazione di polveri presenti nell’ambiente.

AERAZIONE NATURALE E FORZATA

Con bassi gradi di protezione, in ambienti privi di polvere, si può ottenere una buona ventilazione utilizzando griglie poste in basso sui pannelli (o ricavate direttamente sugli stessi).
Il tetto è già predisposto per il montaggio delle ventole, il cui numero dipende dalla portata necessaria e dalle
dimensioni dell’armadio, si ottiene così sia una circolazione d’aria naturale, sia forzata adatta per ambienti privi di polvere.

VENTILAZIONE ARMADI RACK 19”

Ventilatori traversali compatti predisposti per il montaggio su telaio rack 19” in armadi senza porte di protezione.
Creano sovrapressione interna impedendo la penetrazione di polveri dalle fessure, vanno posizionati nella zona inferiore dell’armadio. L’uscita dell’aria dal tetto può essere realizzata impiegando o tetti areati o torrini in PVC.

VENTILAZIONE APPARATI IN ARMADI RACK 19”

I ventilatori a cassetto predisposti per telaio rack 19” proiettano un flusso d’aria fresca sotto le apparecchiature
ad alta dissipazione termica; inoltre il flusso d’aria contribuisce a raffreddare tutti i componenti installati dal cassetto sino al tetto.

RISCALDAMENTO

Normalmente, con la dissipazione generata dalle apparecchiature funzionanti non avvengono fenomeni di condensa. Quando le apparecchiature vengono disinserite la temperatura all’interno del quadro tende a stabilizzarsi con la  temperatura esterna, se scende sotto il punto di rugiada avviene condensazione.
Per evitare fenomeni di condensa all’interno dei quadri occorre mantenere la temperatura costante applicando resistenze controllate da termostati o igrostati.

SCAMBIATORI DI CALORE ARIA-ARIA

Installabili a parete, sono consigliati quando nell’aria sono presenti contaminanti come emulsioni, polveri, sostanze chimiche, che non devono assolutamente penetrare nell’armadio. Lo scambiatore, mantenendo i due flussi separati in controcorrente, raffredda l’aria calda prelevata dall’interno dell’armadio, provocando uno scambio termico con l’aria fredda provenente dall’esterno.
Possono essere utilizzati se la temperatura ambiente esterna è inferiore di almeno 5 °C della temperatura interna desiderata.
Consentono di conservare un grado di protezione IP 54.

SCAMBIATORI DI CALORE ARIA-ACQUA

Installabili a parete o su tetto, questi scambiatori premettono di asportare una notevole quantità di calore in ambienti ristretti , in condizioni di temperature estreme e contaminazione di polveri o oli.
Lo scambio dei fluidi può consentire di abbassare la temperatura interna del quadro al di sotto della temperatura ambiente.
Gli scambiatori utilizzando l’acqua come mezzo frigorifero, con refrigeratori integrati nel sistema idrico garantiscono un basso impatto ambientale, rappresentano una valida soluzione al raffreddamento di più armadi o impianti di processo.
Inoltre mantengono un basso livello di rumorosità.
Consentono di conservare un grado di protezione IP55.

CONDIZIONATORI

Installabili a parete o su tetto, sono lo strumento più efficace per mantenere una bassa temperatura indipendentemente dalle condizioni ambientali. I condizionatori sono consigliati sugli impianti che richiedono un elevata potenza frigorifera.
Una netta separazione tra il flusso interno ed esterno dell’aria garantisce la non penetrazione di polveri ed altri contaminanti nell’armadio.
Operando con fluido frigorifero R134a, esente da CFC, assicurano un buon grado di protezione ambientale, senza danno all’ozono atmosferico.
Consentono di conservare un grado di protezione IP 54.
