Nota: Clicca sul numero per evidenziare il componente incluso o da ordinare

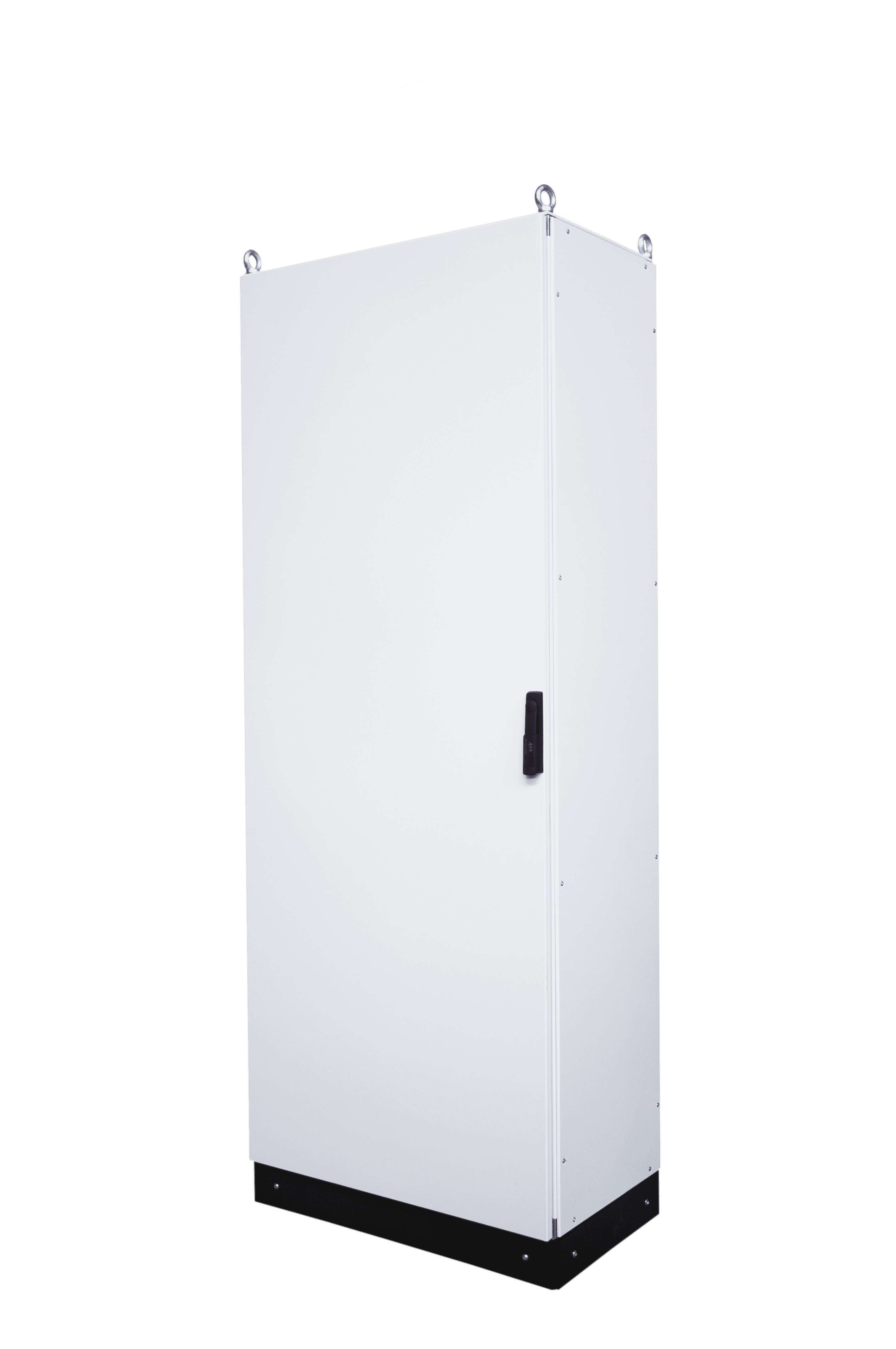

L’armadio compatto Mazzieri serie ASC è stato concepito per installazioni singole per quadri di comando e bordo macchina.
La struttura dell’armadio è completamente saldata realizzata in lamiera d’acciaio sp. 15/10 mm e verniciata con polveri epossipoliestere colore RAL7035 bucciato.
La base dell’armadio è dotata di flangia ingresso cavi in lamiera d’accaio sp. 15/10 mm opportunamente dimensionata e rimovibile dall’interno. La guarnizione poliretanica applicata direttamente alle pannellature dell’armadio permette di ottenere un grado di protezione IP55 secondo la norma EN 60529.

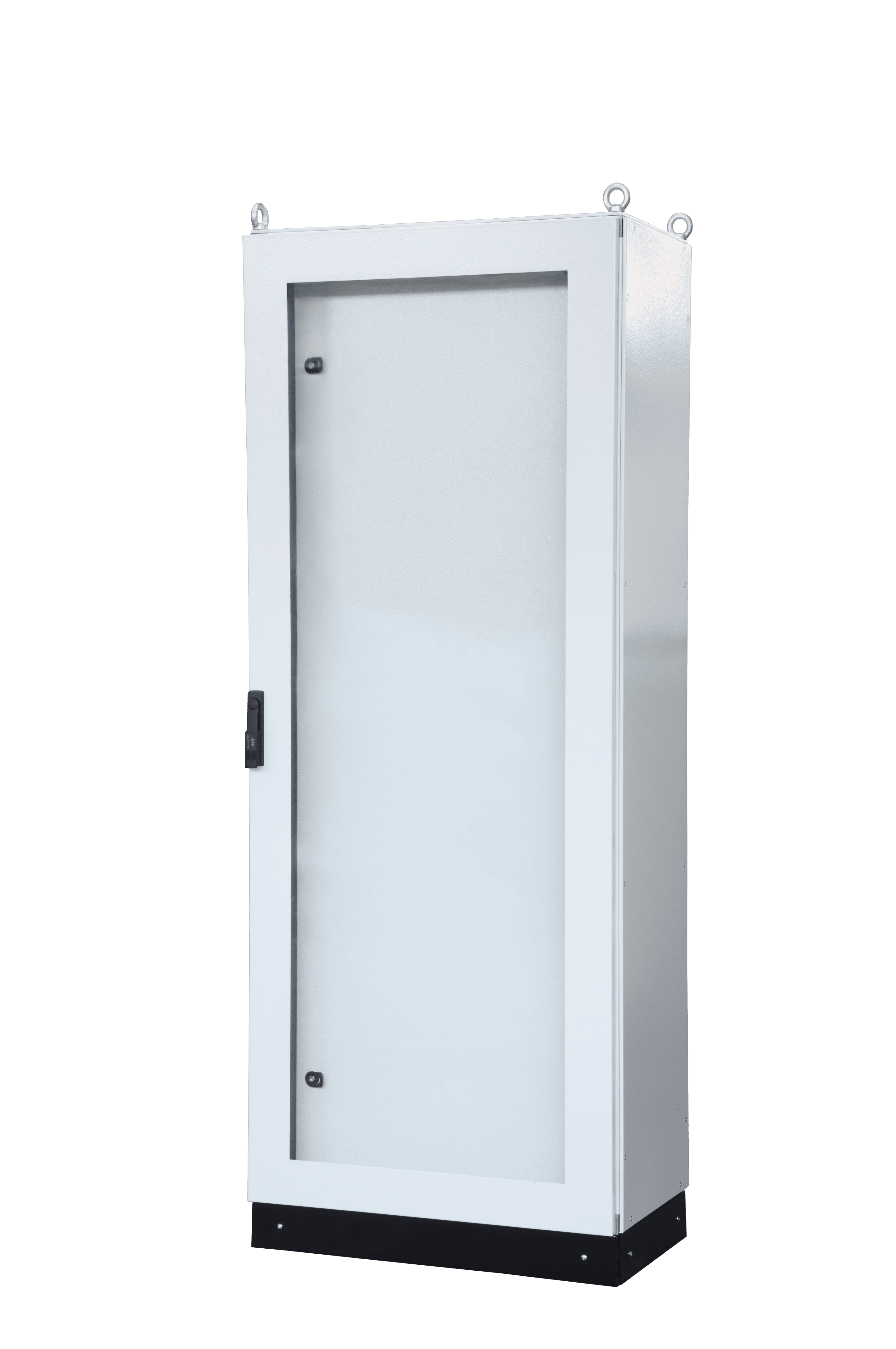

L’armadio compatto è stato progettato per utilizzare porta, piastra di montaggio, pannello posteriore e zoccolo dell’armadio componibile N4 serie AS. La porta è disponibile in due versioni, cieca in lamiera d’acciaio o trasparente con vetro di sicurezza temprato tipo securit spessore 4 mm; può essere montata in sostituzione al pannello posteriore.
Il pannello posteriore e la porta sono dotati di un filetto ramato diametro M6 predisposto per il collegamento della messa a terra.
L’armadio serie ASC viene realizzato nelle seguenti dimensioni:
P 400/500 mm
L 600/800/1000 mm
H 1600/1800/2000 mm
Condizioni di servizio
Involucri per quadri B.T. con tensione ≤ 1000 V c.a - ≤ 1500 V c.c.
Installazione
Ambiente interno posa fissa a pavimento.
Limiti di temperatura
Di funzionamento –5 +40 C°, di stoccaggio –25 +55 C°
Umidità relativa 90% a +20 C°
Grado di protezione alle penetrazioni norma EN 60529
Grado di protezione codice IP55
UL 508A / CSA C22.2 No. 14-13
Nema type 1,12
Grado di protezione all’impatto meccanico norma EN 62262
Armadi con porta cieca “ASC” IK 10
Armadi con porta trasparente “ASCT” IK 08
Potenza termica dissipabile
Valori estrapolati secondo metodo norma CEI 17-43
